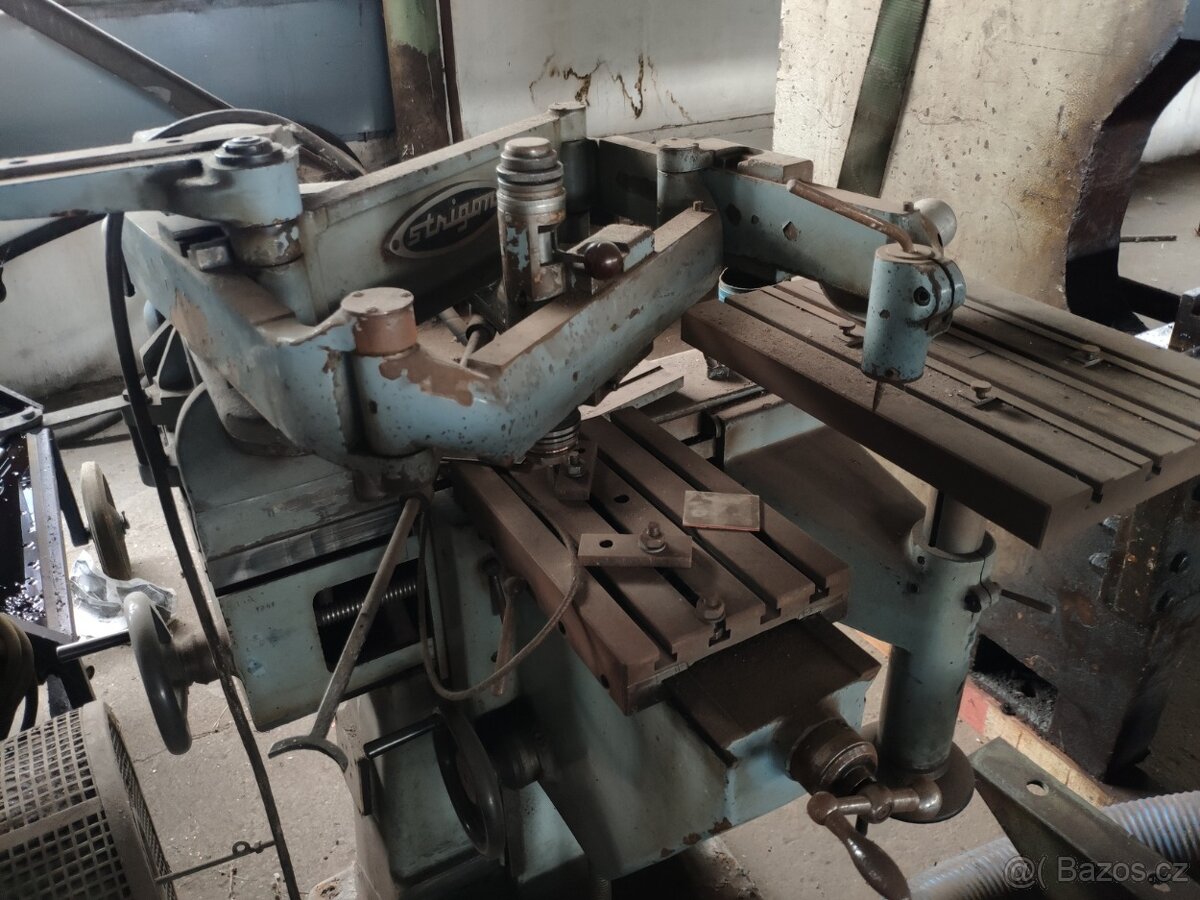

PANTOGRAF Technoimpex MSZ MP 200/M

Strigon Technoimpex MP 200/M Rok 1969 Budapest – Hungary Název stroje: Pantograf Katalogové číslo: 7723 Typ, parametry: MP 200/M Výrobce: Strigon Rok výroby: 1981 Popis: přenosový poměr: – min. 1:10 – max. 1:1,5 pracovní stůl: – plocha stolu200x315 mm – pohyb stolu v podélném směru horní pozice 160 mm – pohyb stolu v mezipozici 100 mm – pohyb stolu v příčném směru 300 mm – max. vzdálenost mezi nosem frézovacího vřetene a upínací plochou stolu 315 mm šablonový stůl: – pracovní plocha 315×450 mm – možné nastavení hloubky 150 mm – možnost vyklopení 360° spojovací ramena pantografu (délka) 400 mm vřeteno frézky: – max. upínatelný průměr frézy 8 mm – min. upínatelný průměr frézy 4 mm – kolmá nastavitelnost vřetene: – jemné nastavení 1 mm – hrubé nastavení 3 mm rozsah otáček U/s 18,66-233,33 rozsah otáček N/s 18,88-233,33 počet otáčkových stupňů 12 výkon hnacího motoru 0,25 kW otáčky hnacího motoru N/s 48,16 max. příkon proudu 1,5 A, max. výkon 0,25 kW půdorysná plocha stroje 125x1100x1200
