Popis

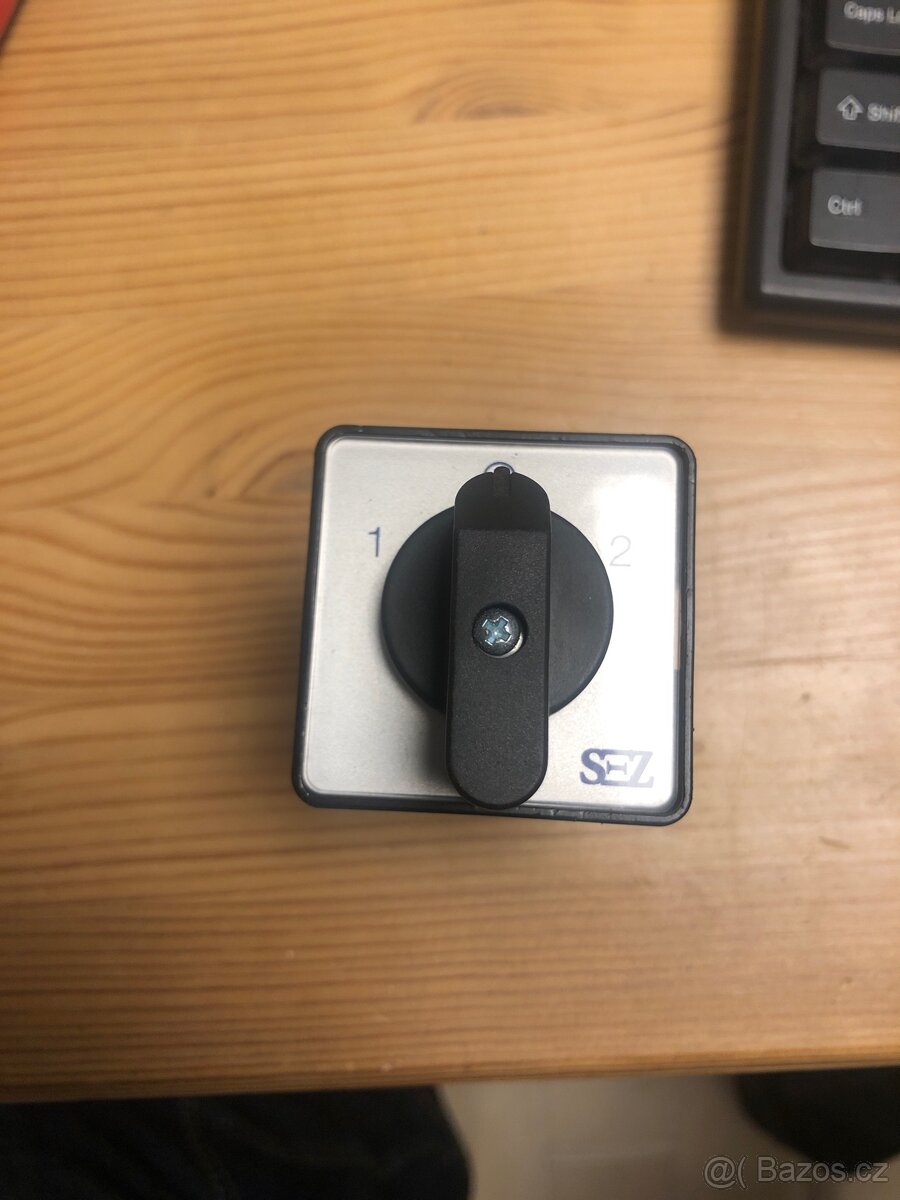

Spínač S 16 JD - obrysové rozměry spínací části 43 x 43 (x 13,5) mm Spínače řady S...J - vyhovují EN 60 947-3 (en 60947-3, IEC 60 947-3, 60947-3), EN 60 204-1, VDE 0660 - svorky a připojení jsou chráněna vůči dotyku se stupněm krytí IP20 - krytí IP 54 dosahují v provedení označeném „G“ s utěsněním hřídele a upevňovacích šroubů - spínače velikostí I a II mají přístup ke svorkám šroubovákem pod úhlem 45° resp. 30° a také zlepšenou čitelnost označení svorek na zešikmené ploše - spínací úhel 30°, 45°, 60° a 90° (přednostní úhel je 60° do 6 spínacích poloh a 30° do 12 spínacích poloh) - malé rozměry a jednotný design s unifikací jednotlivých nadstaveb - variabilnost mechanických provedení spínačů - široký sortiment elektrických zapojení spínačů podle přehledu elektrických schémat jednotných pro celou proudovou řadu, možnost speciálních el. schémat (podle požadavků zákazníka) - maximální počet spínacích komor je 12 (24 kontaktů), vyšší počet komor je nutné dohodnout s výrobcem -vyhovují požadavkům T 32 a teplotám okolí od -30 °C do +55 °C
